Kiedy Interaktywny Histogram staje się Niezastąpioną Funkcją

Istnieją sytuacje, w których analiza obiektów przy użyciu oprogramowania opartego na fotogrametrii jest trudna do przeprowadzenia, szczególnie gdy obiekty są bardzo duże lub bardzo małe. Dzieje się tak, ponieważ obiekty często są trudne do zauważenia. Dlatego histogramy są jedną z najbardziej przydatnych funkcji do prezentowania zmienności wysokości obiektu. Różne opcje cieniowania cyfrowych modeli wysokości (DEM) są niezbędną funkcją w oprogramowaniu, które tworzy i wizualizuje DEM.

Opcje cieniowania cyfrowych modeli wysokości (DEM)

Oprogramowanie Pixpro oferuje trzy kategorie cieniowania:

1. Gradient;
2. Ortofotomapa;
3. Płaskie cieniowanie.

Każda z tych opcji jest używana w różnych sytuacjach.

Funkcja cieniowania gradientowego

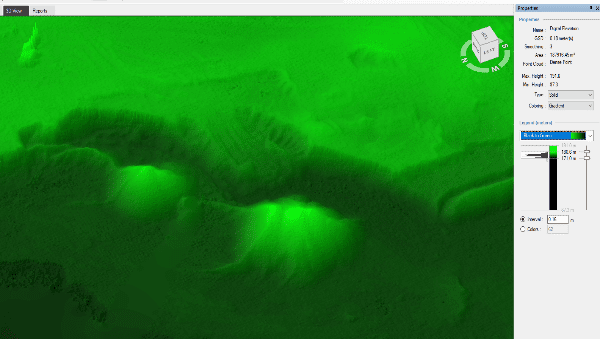

Cieniowanie gradientowe pozwala użytkownikowi wybierać spośród wielu dostępnych stylów, aby uzyskać pożądany efekt. Oprócz możliwości wyboru najbardziej estetycznego lub najczęściej używanego regionalnie cieniowania, użytkownik może wybrać taki, który najlepiej pasuje do tematu badania (na przykład, skala czerwieni dla stosów piaskowca lub zieleń dla trawiastych wzgórz).

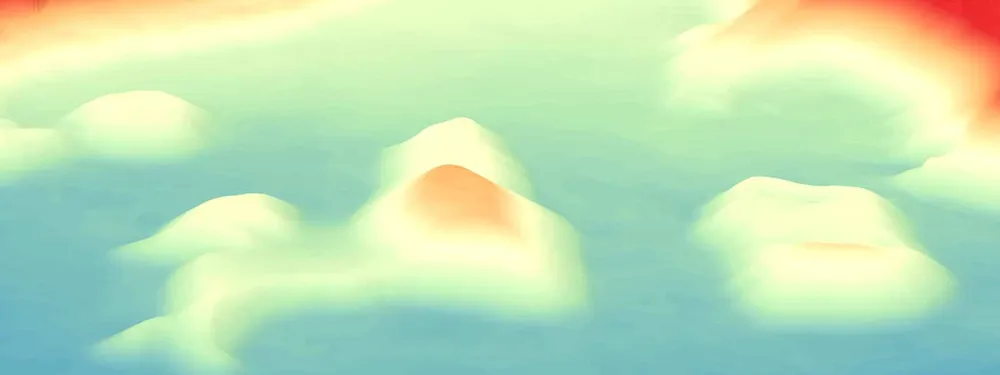

Trójkolorowe skale ciepła pozwalają na wizualnie intuicyjne przedstawienie ekstremalnych różnic wysokości.

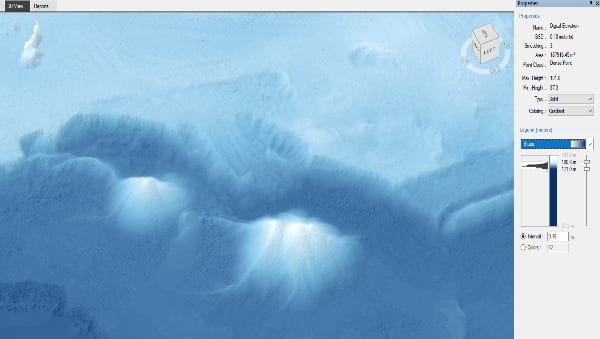

Możliwość wyboru interwału cieniowania pomaga kontrolować gładkość i czytelność cyfrowych modeli wysokości (DEM). Na przykład, bardzo małe i drobne interwały skutkują gładką i przejrzystą wizualizacją (obraz powyżej).

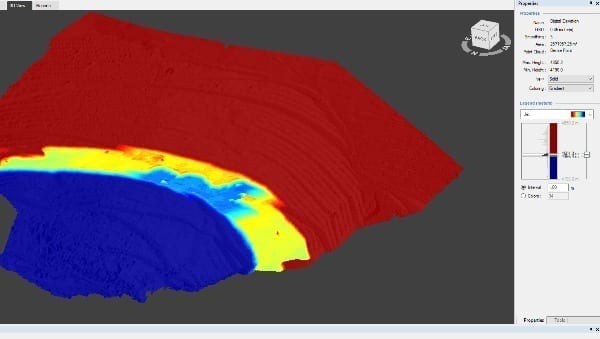

Duże interwały umożliwiają użytkownikowi szybkie oszacowanie wysokości i ich różnic bez konieczności dokonywania pomiarów. Na przykład, obraz poniżej ma interwały co 50 metrów.

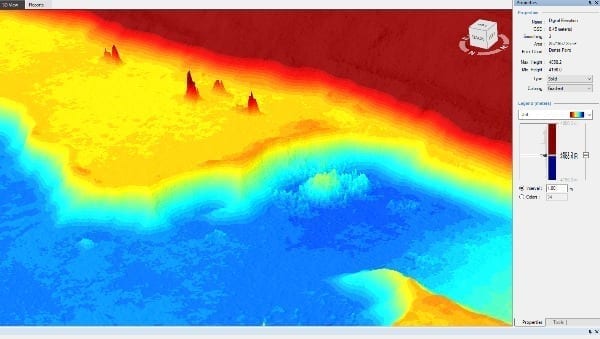

Oprócz możliwości wyboru gradientów w oprogramowaniu Pixpro, użytkownik może również wybrać, gdzie zastosować cieniowanie na histogramie. Oznacza to, że niezależnie od ogólnego DEM, jego różnice wysokości i cieniowanie mogą być zastosowane do małej części obiektów, aby szybko zwizualizować mniejsze obiekty znajdujące się w tym samym DEM. Poniżej przedstawiono przykład cieniowania małej części DEM:

Opcja cieniowania ortofotomap na powierzchni

Jak sama nazwa wskazuje, ortofotomapa projektuje dane fotograficzne na DEM, pokazując tym samym najbardziej realistyczny możliwy model 3D z teksturami zaczerpniętymi z fotografii.

Opcja cieniowania ortofotomap na powierzchni

Ta opcja cieniowania najdokładniej odzwierciedla rzeczywisty świat w momencie wykonywania zdjęć i umożliwia użytkownikowi pełne operowanie wizualne. Można umieszczać linie konturowe zgodnie z „rzeczywistością”. Na przykład, widząc zbiornik wodny, można umieścić wokół niego linię konturową. Albo widząc inną warstwę skalną, można ją oznaczyć linią konturową lub rozpocząć pomiary od tego punktu.

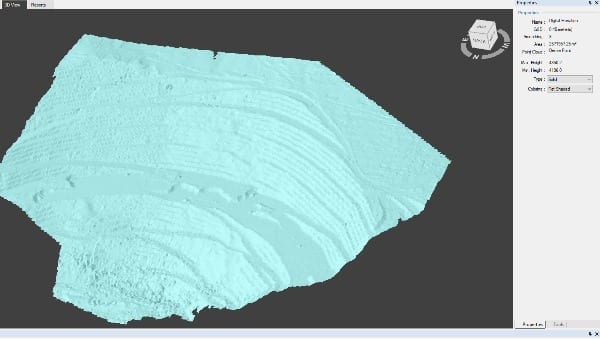

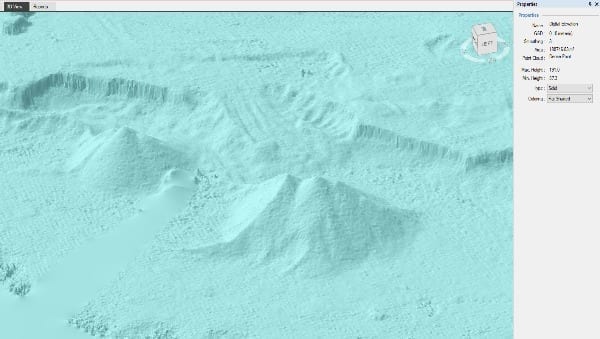

Płaskie cieniowanie na powierzchni

Płaskie cieniowanie to monochromatyczna opcja z różnymi odcieniami tego samego koloru. Jest to najlepsza opcja do najczytelniejszego widzenia DEM. Małe obiekty stają się bardziej widoczne, kąty nachylenia są wyraźniejsze, a tekstury nie rozpraszają ani nie wprowadzają zamieszania.
